TARJETAS DE EXPANSION

Amplian y/o mejoran las funciones de la placa base.
 -tarjeta grafica:es la encargada de procesar las imagenes los modeos mas mpleados son:agp,pci express,pci-x.
.pude tener su propia cpu y su propia memoria RAM ,los fabricantes mas extendidos son :ati,nVIDIA. La vram pude ser dedicada o compartida
-Tarjeta de sonido:procesa señales de audio suele venir integrada en la placa base ,el fabricante mas extendido es creative.

-otras tarjetas:de red,de expansion usb,de expansion com,de expansion firewire, la tarjeta  capturadora de television

DISPOSITIVOS DE ALMACENAMIENTO

Son aquellos que almacenan de forma permanente datos y programas que se utilizan en el equipo.
-El disco duro:es el principal dispositivo de almacenamiento que guarda entre otros el sistema operativo
su capacidad puede llegar hasta los 2 TB(terabytes)en un ordenador puede hber mas de un disco duro que en un servidor . Y se conecta la placa base mediante un cable de datos IDE /SATA
 y a la fuente de alimentacion con un conector MOLEX 4P
-DISQUETERA:es un soporte magnetico para leer y escribir disquetes se conecta la placa base con un cable de datos IDE y la fuente de alimentacion mediante un conector BERG 4P.Actualmente esta en desuso
-UNIDAD OPTICA:son las unidades de lectura y grabacion de  soporte ,informacion dvd ,blueray
 si el dispositivo combina lectura y grabacion se le denomina combo.Lleva las mismas conectores de corriente y datos que el disco duro
-LECTOR DE TARJETAS:Agrupa una serie de ranuras para un istintos tipos de tarjetas flash que se usan en camaras de fotos ,telefonos moviles,etc ,y va conectado a la placa bas mediante un conector de expansion usb.

-EQUIPOS PORTATILES :no existe disquetera ,la unidad optica es combo y el lector de tarjetas esta integrado en la placa,la memorria RAM es de tipo SODIMM.En equipos de tipo netbooks se utiliza un sistema hibrido conocido como unidad de estado solido, que emplea memoria de tipo sdram de tipo

FOTOS DE DIFERENTES TIPOS DE RAM

LA MEMORIA RAM

Es el dispositivo donde se almacenan los datos e instrucciones para el correcto uso del ordenador.Estos modulos van alojados en los zocalos de memoria de la placa base.

Su contenido es volatil , es decir que cuando no hay corriente electrica la informacion desaparece.
Hay dos tipos de memoria RAM
-sram(estatica) es de capacidad reducida ,es de  velocidad de acceso rapida mas cara precio elevado ,se usa como memoria cache.
-dram(dinamica)es de capacidad alta ,de velocidad de acceso lenta mas barata y se usa como memoria principal del ordenador existen dos gammas la SDR y la DDR siendo esta ultima la mas utilizada actualmente

FUENTE DE ALIMENTACION Y BATERIA

La fuente de alimentacion transforma la corriente electrica a un valor de tension que la placa puda sportar
entre 12 y 15 voltios.
Segun la potencia que necesite el  equipo hay desde los 200 a los 700W.
Antiguamente el modelo de fuente era el ATque tenia un boton de encendido apagado y un conductor
hembra que alimentaria el monitor.
Actualmente el modelo de fuente utilizado es el ATX,
Para equipos portatiles disponemos de un adaptador de corriente que tiene por un lado un cable conectado al equipo y por el otro un conector que recibe el cable de la toma de corriente;y ademas una bateria compuesta por celdas que almacena la corriente electrica .Esto permite el funcionamiento del eqipo portatil ,aun cuando no exista alimentacion directa a la red electrica.
Las baterias suelen ser de iones de litio y pueden durar hasta nueve horas

LA CAJA DEL ORDENADOR

La caja o carcasa aloja el resto de componentes del equipo y debe cumplir tres caracteristicas:
rigidez,:para evitar golpes vibraciones suele ser de aluminio pastico o metacrilato
ventilacion:
peso:tienen que ser bastante ligeros

Pude haber diferentes modelos

modelos:sobremesa,torre,minitorre,gran torre ,slim,mini

CONECTORES DE EXTENSION

Son conectores adicionales que no presentan carcasa si no mas bien una base plastica serigrafiado al lado y que sirven para conectar componentes externos adicionales como pueden ser el usb,fireware,com.

Existe otra agrupacion de pines conocida como conectores del panel frontal ,estos conectore reciben conectores de los pulsadores y testigos de la caja frontal del ordnador:


1Boton de encendido
2. boton de reeset
3.testigo o led encendido
4.testigo o led de actividad de disco duro
 5.altavoz interno(si tiene).

Su configuracion ha de ser consultada en el manual de la plca base,aunque junto al panel viene incluida una leyenda para conocer el jumper que le corresponde a cada elemento.

Un jumper es un elemento plastico con interior metalico cuyo cometido es conectar de forma no definitiva dos pines por ejemplo pude ser utilizado para variar el voltaje o la velocidad del procesador

CONECTORES IDE/SATA

Para comunicar la placa base con los dispositivos de almacenamiento masivo ya sean discos duros,lectores de cd-rom ,dvd o disqueteras.Disponemos de conectores ide/sata . El puerto IDE/ o SATA era el mas extendido en placas bases hasta los ultimos cinco o diez años.El puerto ide podia tener 34 pines para disquetera y 40 pines para el resto de unidades.(disco duro,lector cd-rom,dvd)(floppy).

La velocidad que podria alcanzar un puerto ide/ata  puede ser de 133Mhz y ancho de banda es de 16 bits.

El conector SATA (ata serie)el conector sata es actualmente el mas utilizado y consigue velocidades 50 veces mayores o superiores velocidad ide 6gb/segundo

CONECTOR DE CORRIENTE

Su nombre especifico es conector ATX  de corriente y este nombre hace alusion al nombre del fabricante y el modelo de a fuente de alimentacion tiene 20 pines aunque en la version moderna aprece una extension de 4 pines con lo cual el de 20 pines nos da 5 voltios  el de 24 una de 12 voltios(proporciona)
estos conectores de crriente se pueden ver complementados con otras tomas de corriente para el sistema de
ventilacion(FAN).Tambien pude haber una toma de corriente para la tarjeta grafica.

BUSES DE EXPANSION

El bus de expansion se encarga de conectar una parte del ordenador con dspositivos adicionales.Estos dispositivos suelen ser tarjetas de expansion,son tambien conocidos como SLOTS de expansion
Existen tres tipos de buses de expansion.

ISA:Fue el primer bus y podia ser de 8 bits(XT),16bits(AT)32bits(EISA)tenian 15 cm de longitud

PCI:Versin mejorada del ISA,tiene 32 bits y 64 bits en su variante para portatiles aparece el PCMCIA

En su variante para tarjeta grafica AGP Tiene 32 bits(Ancho de banda),tiene 66 MHZ(velocidad),es de color marron
PCI-EXPRES:Es la evolucion de PCI tiene 133 MHZ+Multiplicadores 1 x x 4 x 16

su uso es comun tanto en sobremesa como portatiles y como su tasa de transferencia puede llegar a ser cinco veces mayor en AGP es el mas extendido en tarjetas graficas

PRINCIPALES MICROPROCESADORES

Las dos marcas principales fabricantes de microprocesadores son AMD e INTEL .Los sockets en la placa base
son exclusivos para estas marcas.

ZOCALOS DE MEMORIA

Son ranuras de la placa base donde colocamos los modulos de memoria.Actualmente el formato qe se utiliza es el DIMM.este zocalo tiene tres variantes

DIMM240 contactos:Para memoria DDR2,DDR3



DIMM184 contactos:Para memoriaDDR
DIMM168 contactos:Para memoriaSDR

LA BIOS

Es una memoria que viene configurada de fabrica con los valores de la placa base por defecto.Estos valores ayuda en el arranque del ordenador y pueden ser modificados por el usuario.Para mantener almacenado la memoria es necesario una fuente de enrgia.Esta fuente de energia suel ser una pila de boton.Los fabricantes principales de BIOS son:Award y ami
.

EL CHIPSET

La principal funcion del chipset es ayudar al microprocesador a los componentes de la placa base facilitando lacomunicacion entre ellos.El chipset esta formado por dos elementos:

• PUENTE NORTE:Comunica el microprocesador con la memoria RAM la tarjeta grafica y e puenta sur.Esta muy cerca del micro en la placa y soporta mucha carga de trabajo.Por esta razon suele estar cubierto por un disipador
• PUENTE SUR:Controla el resto de los dispositivos con el disipador y el puente norte

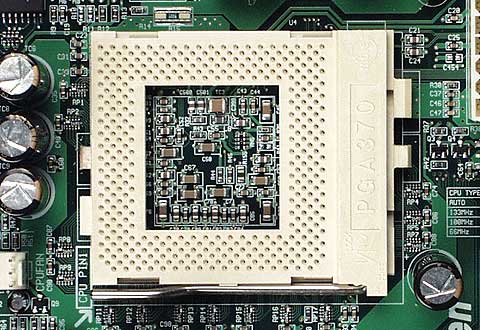

EL SOCKET

Es el lugar de la placa base donde se alja el microprocesador.Existen muchios diferentes y con distinto numero de conexiones.Para fijar el micro al socket ,se utiliza una horquilla.Cuando lahorquilla sta levantada el zocalo esta abierto.Una vez que conseguimos el microprocesador sebaja lahorquillq y en el zocalo los conectores del micro quedan aprisionados.Un mismo socket puede alojar diferentes microprocesadores siempre que sean de la misma familia

ESTRUCTURA DEL ORDENADOR

UNIDAD DE ENTRADA Y SALIDA:la forma,los elementos utilizados para introducir y mostrar la informacion(perifericos):unidad de memoria,almacena(los elementos )la informacion :unidad aritmetico logica se encarga de realizar las operacion (ual) se encarga de realizar las operaciones que sean necesarias para procesar la informacion .unidad de control.dirige al resto de las unidades para su correcto funcinamiento.el conjunto de la unidad aritmetico-logico.unidad central de proceso:todas las unidades necesitan comunicarse entre si y para eso se utilizan buses
